Арт.: AA210460

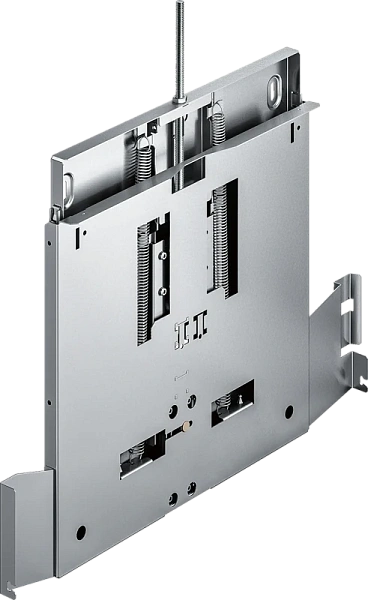

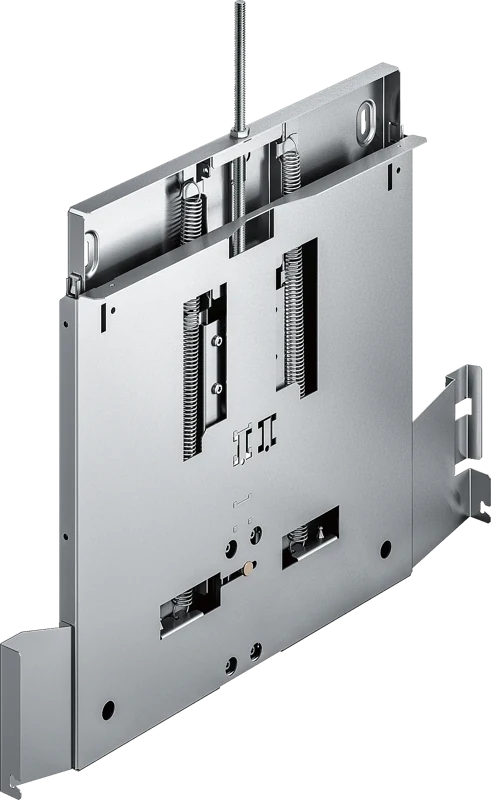

Опускаемая рамка для вытяжек Flat серии 200 шириной 60 см; сочетание с AF210162 указано в каталоге. Запатентованная выдвижная телескопическая рамка позволяет полностью скрыть вытяжку в верхнем шкафу. Для установки непосредственно на кухонной стене или в усиленном навесном шкафу. Глубина внутри навесного шкафа с учётом пространства для телескопического механизма опускания составляет 335 мм. При задней стеновой панели толщиной более 5 мм рамку устанавливают с соответствующей подкладкой и корректируют глубину ниши. Для подключения необходим гибкий воздуховод; при опущенной вытяжке он должен быть натянут. Сетевой кабель проводят в направляющей рамки так, чтобы движение механизма не повреждало и не пережимало его. Длину регулировочного шпинделя и усилие пружины настраивают в зависимости от типа и массы вытяжки. После настройки вытяжка должна удерживаться в верхнем положении и после освобождения самостоятельно опускаться до нижнего упора.
38 255 руб.
< Gaggenau AA200910 — Комплект установки выносного вентиляционного модуля
Gaggenau AA210492 — Телескопическая рамка для скрытого монтажа вытяжки, 900 мм>
Опускаемая рамка для вытяжек Flat серии 200 шириной 60 см; сочетание с AF210162 указано в каталоге. Запатентованная выдвижная телескопическая рамка позволяет полностью скрыть вытяжку в верхнем шкафу. Для установки непосредственно на кухонной стене или в усиленном навесном шкафу. Глубина внутри навесного шкафа с учётом пространства для телескопического механизма опускания составляет 335 мм. При задней стеновой панели толщиной более 5 мм рамку устанавливают с соответствующей подкладкой и корректируют глубину ниши. Для подключения необходим гибкий воздуховод; при опущенной вытяжке он должен быть натянут. Сетевой кабель проводят в направляющей рамки так, чтобы движение механизма не повреждало и не пережимало его. Длину регулировочного шпинделя и усилие пружины настраивают в зависимости от типа и массы вытяжки. После настройки вытяжка должна удерживаться в верхнем положении и после освобождения самостоятельно опускаться до нижнего упора.
Основные характеристики
| Назначение | Скрытый монтаж вытяжки с выдвижным экраном серии 200 |
|---|---|
| Установка | На кухонной стене или в усиленном навесном шкафу |
| Глубина внутри шкафа с механизмом | 335 мм |
| Задняя панель толще 5 мм | Подкладка под рамку и корректировка глубины ниши |
| Ширина совместимой вытяжки | 60 см |
| Подтверждённое сочетание по каталогу | AF210162 |
| Воздуховод при установке | Требуется гибкий шланг |
Функции и характеристики
- Опускаемая рамка для вытяжек Flat серии 200 шириной 60 см; сочетание с AF210162 указано в каталоге.
- Запатентованная выдвижная телескопическая рамка позволяет полностью скрыть вытяжку в верхнем шкафу.
- Для установки непосредственно на кухонной стене или в усиленном навесном шкафу.
- Глубина внутри навесного шкафа с учётом пространства для телескопического механизма опускания составляет 335 мм.
- При задней стеновой панели толщиной более 5 мм рамку устанавливают с соответствующей подкладкой и корректируют глубину ниши.
- Для подключения необходим гибкий воздуховод; при опущенной вытяжке он должен быть натянут.
- Сетевой кабель проводят в направляющей рамки так, чтобы движение механизма не повреждало и не пережимало его.
- Длину регулировочного шпинделя и усилие пружины настраивают в зависимости от типа и массы вытяжки.
- После настройки вытяжка должна удерживаться в верхнем положении и после освобождения самостоятельно опускаться до нижнего упора.
- Для опускания нажмите вверх по центру планки ручки вытяжки.
- Рамку крепят по прилагаемому шаблону; его нижний край совмещают с нижними краями соседних верхних шкафов.
- Для перемещения прибора при монтаже необходимы два человека; крепёж подбирают и устанавливают согласно монтажной инструкции.
