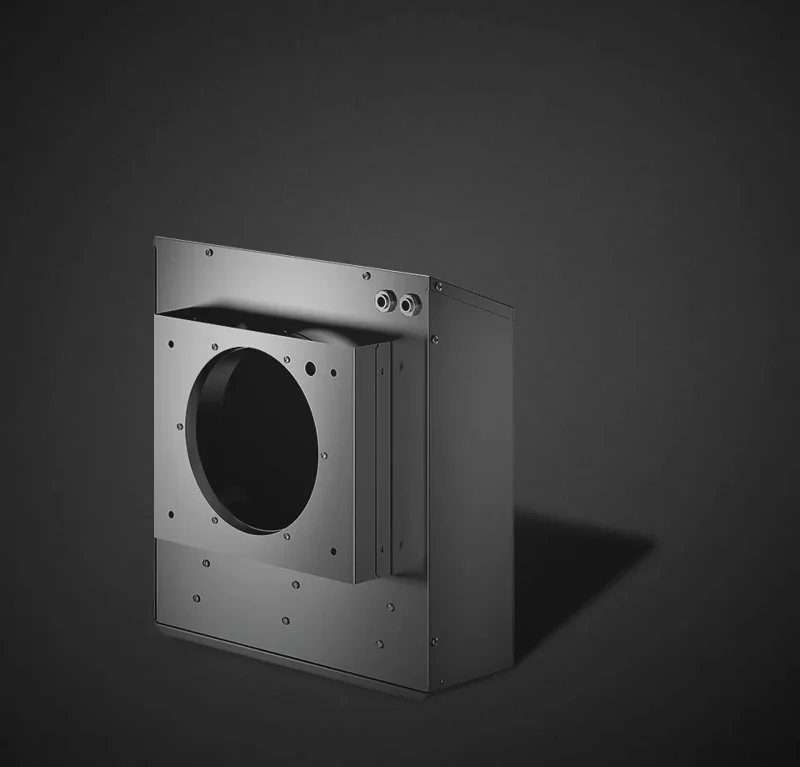

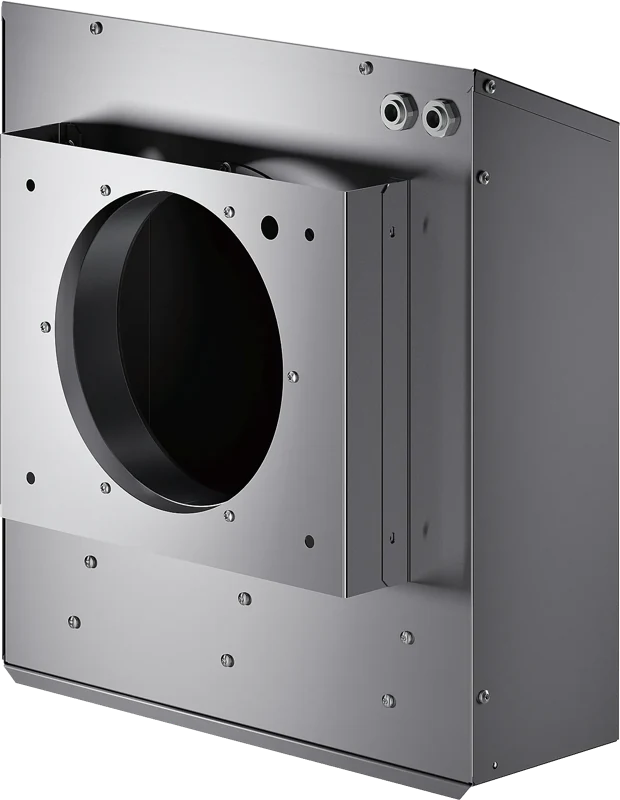

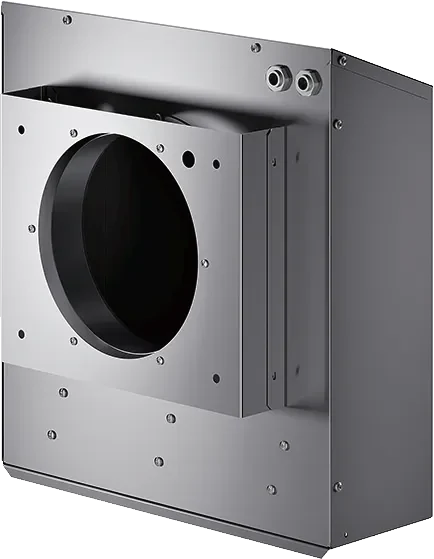

Gaggenau AR401142 — Выносной вентиляционный модуль

Наружный вытяжной моторный блок серии 400 для сочетания с вытяжными приборами без собственного двигателя. Вынос двигателя на наружную стену позволяет уменьшить шум в кухне. Максимальная производительность отвода воздуха по британскому техническому листу и EN 61591 — 1200 м³/ч. Производительность готовой системы зависит от подключённого вытяжного прибора и воздуховодов. Три ступени мощности с электронным управлением и один интенсивный режим; доступные ступени зависят от подключённого прибора без собственного мотора. Бесщёточный двигатель постоянного тока BLDC; корпус из нержавеющей стали. Звукоизоляция входит в комплект. Фактический уровень звуковой мощности зависит от условий установки. Входное подключение воздуховода — одно круглое DN200. Кронштейн для крепления к наружной стене входит в комплект. Наружный мотор соединяется с отдельным блоком управления; блок управления размещают внутри здания. Все электрические штепсельные соединения должны находиться внутри здания. Соединение блока управления с вытяжным прибором — кабелем передачи данных. Допустимая температура в месте установки блока управления: от −25 до +60 °C. От центра трубы до земли или другого препятствия необходимо оставить не менее 600 мм свободного пространства.

Основные характеристики

Функции и характеристики

• Наружный вытяжной моторный блок серии 400 для сочетания с вытяжными приборами без собственного двигателя. Вынос двигателя на наружную стену позволяет уменьшить шум в кухне.
• Максимальная производительность отвода воздуха по британскому техническому листу и EN 61591 — 1200 м³/ч. Производительность готовой системы зависит от подключённого вытяжного прибора и воздуховодов.
• Три ступени мощности с электронным управлением и один интенсивный режим; доступные ступени зависят от подключённого прибора без собственного мотора.
• Бесщёточный двигатель постоянного тока BLDC; корпус из нержавеющей стали.
• Звукоизоляция входит в комплект. Фактический уровень звуковой мощности зависит от условий установки.
• Входное подключение воздуховода — одно круглое DN200. Кронштейн для крепления к наружной стене входит в комплект.
• Наружный мотор соединяется с отдельным блоком управления; блок управления размещают внутри здания. Все электрические штепсельные соединения должны находиться внутри здания.
• Соединение блока управления с вытяжным прибором — кабелем передачи данных. Допустимая температура в месте установки блока управления: от −25 до +60 °C.
• От центра трубы до земли или другого препятствия необходимо оставить не менее 600 мм свободного пространства.
• Общая мощность подключения — 180 Вт. Кабель питания с вилкой — 1,8 м; соединительный сетевой кабель — 5 м.
• При одновременной работе вытяжки в режиме отвода и камина с дымоходом производитель предусматривает подходящий защитный выключатель в цепи питания вентиляционного прибора.
• Габариты наружного модуля по чертежу: ширина 422 мм, полная высота 454 мм и глубина 140 мм. На чертеже отдельно показаны размеры монтажной пластины и блока управления; их нельзя принимать за габариты наружного корпуса.
• Для прохода воздуховода инструкция требует отверстие в стене диаметром не менее 210 мм. Это размер проёма, а не диаметр патрубка. Кабельный проход — не менее 20 мм; крепёжные отверстия — 8 мм.
• Для предотвращения обратного стекания конденсата вытяжной воздуховод монтируют с уклоном 1° от прибора. Крепёжную пластину герметизируют по наружной стене подходящим материалом.
• Стена должна быть вертикальной и достаточно прочной; масса прибора для расчёта крепления по инструкции — около 13 кг. Тип крепежа выбирают по материалу стены.
• Отдельная монтажная принадлежность AD702052 — телескопический стеновой патрубок Ø200 мм со встроенным обратным клапаном.
• В инструкции также перечислены отдельные монтажные принадлежности: переходник AD702042 с Ø200 на Ø150 или Ø125 мм, коллекторы AD854048 и AD704050 для плоских каналов и AD754048 для круглых каналов. Они не входят автоматически в комплект моторного блока.
• Разъёмы X1 и X2 блока управления равнозначны. Сетевой режим позволяет синхронно управлять освещением и вентиляцией максимум 20 приборов при общей длине сетевых кабелей не более 40 м.
• Подключение приборов выполняют последовательно через X1 и X2. При необходимости используют экранированный сетевой кабель не ниже CAT-5. При сбое питания или обрыве сетевого кабеля одного участника вентиляция всей системы блокируется; после изменения конфигурации требуется повторная инициализация специалистом.
• Выход X16 — беспотенциальный контакт для подключения дополнительного оборудования: замкнут при включённом вентиляторе и разомкнут при выключенном. Максимальные параметры коммутации — 30 В / 1 А переменного или постоянного тока; подключение выполняет квалифицированный электрик.
• Разъём X17 предназначен для оконного контактного выключателя; AA400510 доступен отдельно. При подключённом выключателе вентиляция работает только с открытым окном, а освещение может работать и с закрытым. При закрытии окна работающая вентиляция отключается в течение 5 секунд.
• Подтверждённые каталогом сочетания в режиме отвода воздуха: AW442120, VL414115, VL200120 и AL400192. Номинальная производительность отдельного моторного блока не заменяет показатели этих конкретных систем.
